Lugar de origen:
China.
El video
El video

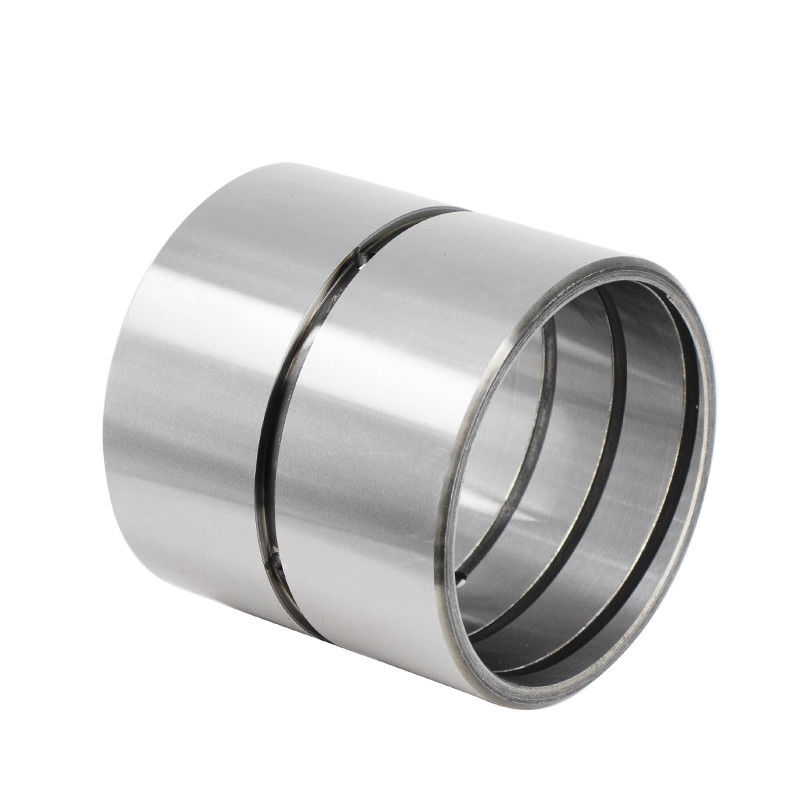

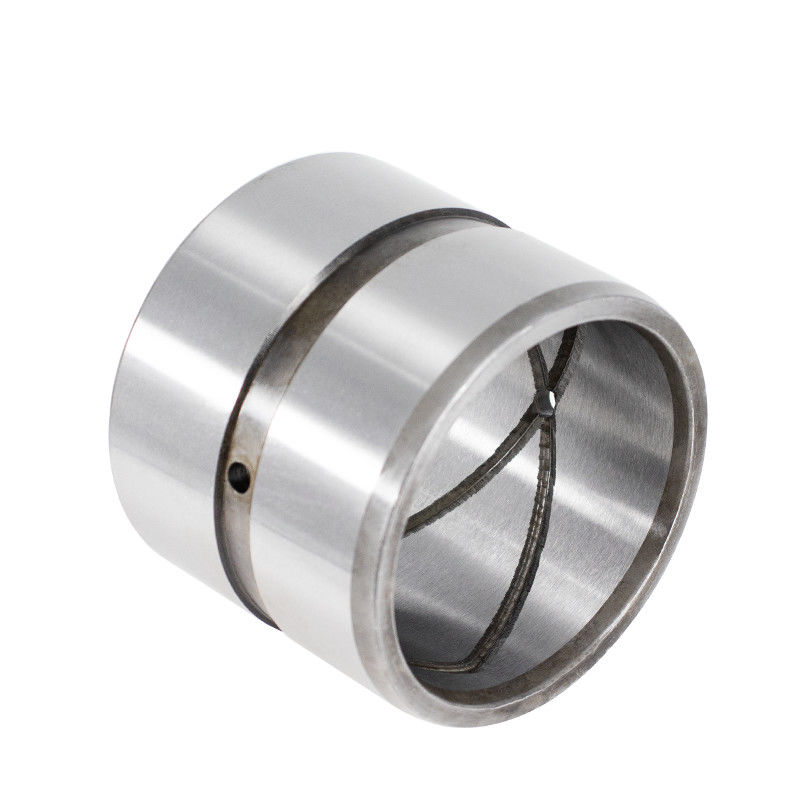

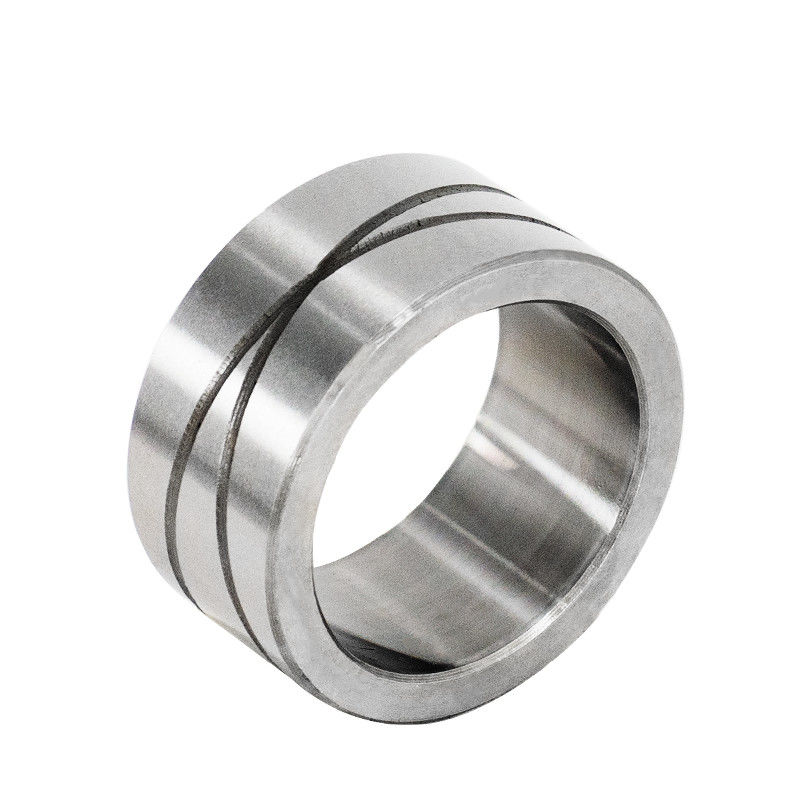

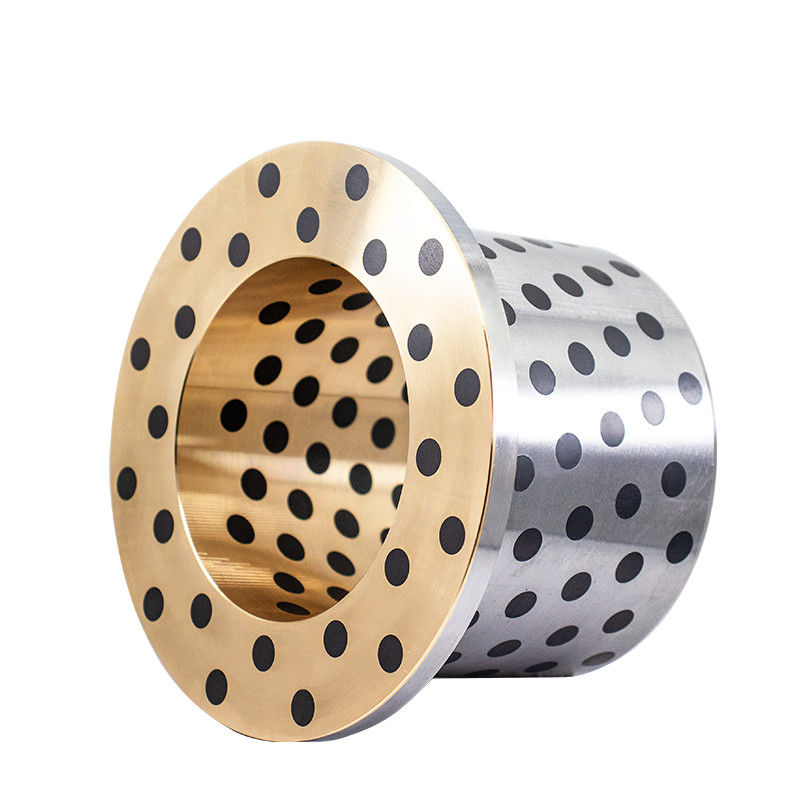

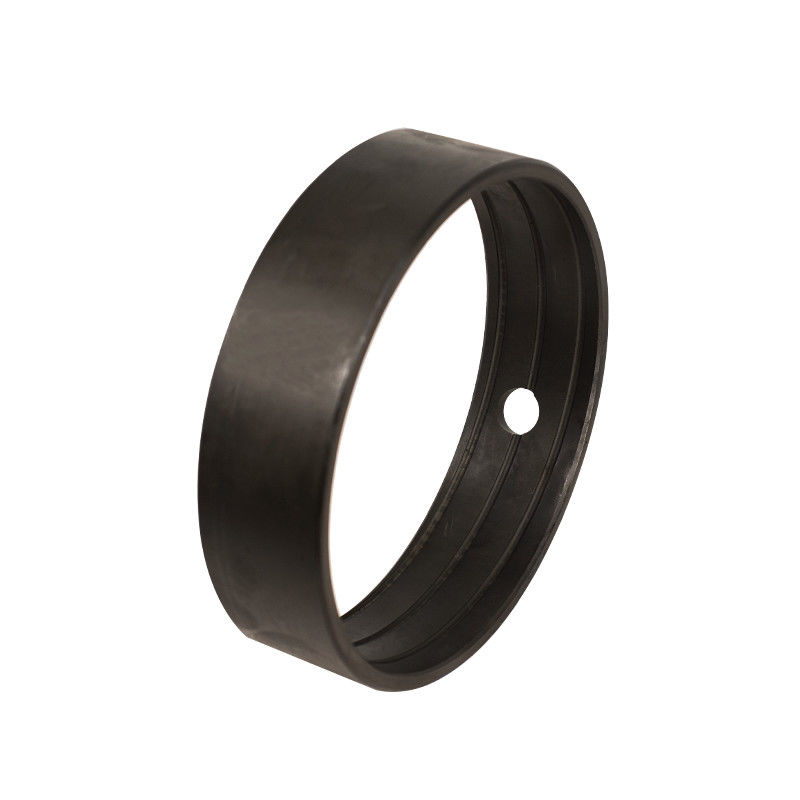

Un buje de cilindro hidráulico es un tipo de buje utilizado en cilindros hidráulicos para proporcionar soporte y reducir la fricción entre las partes móviles del cilindro.Los cilindros hidráulicos se utilizan ampliamente en diversas aplicaciones, como equipos de construcción, maquinaria industrial y sistemas automotrices, para convertir la presión del fluido en movimiento lineal.
A continuación se presentan algunos aspectos clave relacionados con las bujes de cilindros hidráulicos:
Material: Los bujes de cilindros hidráulicos están generalmente hechos de materiales que ofrecen buena resistencia al desgaste, alta capacidad de carga y baja fricción.Los materiales comunes utilizados para las bujes de cilindros hidráulicos incluyen el bronce, hierro fundido o materiales compuestos con propiedades de autolubricación.
Consideraciones de diseño: al seleccionar una caja de cilindro hidráulico, los factores de diseño importantes a considerar incluyen el diámetro interno (ID), el diámetro exterior (OD), la longitud, las tolerancias,tipo de lubricación (autolubricante o que requiere una lubricación externa), y compatibilidad con las condiciones de funcionamiento del cilindro.
Capacidad de carga: los bujes de cilindros hidráulicos están diseñados para soportar las cargas y presiones ejercidas dentro del cilindro hidráulico.La selección adecuada del material y el tamaño de la buje es crucial para garantizar que pueda manejar los requisitos de carga específicos del cilindro.
Lubricación: Algunas bujías de cilindros hidráulicos son auto-lubricantes, lo que significa que tienen lubricantes incorporados o están hechos de materiales que proporcionan propiedades de lubricación inherentes.Esto reduce la necesidad de lubricación y mantenimiento adicionalesSin embargo, algunas bujes pueden requerir una lubricación externa a través de accesorios de grasa o puertos de aceite.
Instalación: Los bujes de cilindros hidráulicos se colocan normalmente en la carcasa o en los puntos de montaje del cilindro mediante prensado o mediante otros métodos adecuados.El ajuste preciso y la alineación de la caja son cruciales para garantizar el buen funcionamiento y minimizar el desgaste.
|
Indice de rendimiento
|
|
Datos obtenidos
|
|
|
Dureza
|
HRC
|
58 a 62 años
|
|
|
Carga máxima
|
N/mm2
|
250
|
|
|
Velocidad lineal máxima
|
el número de unidades
|
0.1
|
|
|
Valor PV máximo
|
N/mm2.m/s
|
1.5
|
|
|
Limites de temperatura de trabajo
|
°C
|
-100 ~ +350
|
|
|
Coeficiente de expansión lineal
|
10-5°C
|
1.1
|
|
|
Indice de rendimiento
|
|
Datos obtenidos
|
|
|
Dureza
|
HV
|
≥650
|
|
|
Carga máxima
|
N/mm2
|
200
|
|
|
Velocidad lineal máxima
|
el número de unidades
|
0.1
|
|
|
Valor PV máximo
|
N/mm2.m/s
|
1.5
|
|
|
Limites de temperatura de trabajo
|
°C
|
-100 ~ +350
|
|
|
Coeficiente de expansión lineal
|
10-5°C
|
1.1
|
|
|
Indice de rendimiento
|
|
Datos obtenidos
|
|
|
Dureza
|
HV
|
≥650
|
|
|
Carga máxima
|
N/mm2
|
200
|
|
|
Velocidad lineal máxima
|
el número de unidades
|
0.1
|
|
|
Valor PV máximo
|
N/mm2.m/s
|
1.5
|
|
|
Limites de temperatura de trabajo
|
°C
|
-100 ~ +350
|
|
|
Coeficiente de expansión lineal
|
10-5°C
|
1.1
|
|
|
Materiales y bujes
Las características
|
|
Valor
|
Compañía
|
Valor
|
|
|
Carga máxima
|
En el caso de las
|
100
|
el psi
|
145,00
|
|
|
temperatura de trabajo
|
°C
|
-40 a 300
|
°F
|
-40 a 572
|
|
|
Velocidad lineal máxima
|
el número de unidades
|
0.5
|
velocidad de rodaje
|
100
|
|
|
Valor fotovoltaico máximo
|
El valor de las emisiones de gases de efecto invernadero
|
1.65
|
Pís x fpm
|
48,000
|
|
|
Dureza mínima de la capa deslizante
|
HB
|
210
|
HB
|
210
|
|
|
Dureza mínima de las partes dobles
|
HRC
|
40
|
HRC
|
40
|
|
